介紹

• 台灣製　iFrog Lab ARBle Shield 硬體模組A 藍芽4.2 (UART)
• BLE-Nordic nRF51822 藍牙 4.2 模組(Single Mode)
• 支援 UART  藍芽資料傳輸
• 整合 Ardino Uno 功能，可直接運行Arduino IDE 及程式
• 整合 Raspberry Pi  I/O 週邊，可讓Adruino 和 Raspberry Pi 直接連線控制
• 超低功耗，整合Arduino Shield可支援及外接近百種的仿間 Sensor Board for Arduino
• 支持 Apple iOS/ Android/Raspberry Pi
• 首先推出Rx/Tx  Uart資料傳輸。
• 使用靈活，彈性大，可以快速貼近物聯網應用，並透過UART 格式來傳遞BLE 資料，符合Bluetooth SIG 所規範的4.0 和 4.2規格
• 實現智慧家庭、工業和企業自動化應用，以及物流、存取控制和雲端服務相關的大型分佈式雲端連接異構網路部署，使用藍牙無線技術的做法，在服務和「物品」之間實現直接通訊。

多功能

• 本身就是Raspberry Pi 轉Arduino Shield 轉版
• 本身就是Arduino Uno 版
• 本身就是藍芽4.0 BLE F-60Uart 版

可以用在

• Arduino 程式開發
• Arduino 的藍芽4.0 BLE F-60 Uart 程式開發
• Raspberry Pi 和 Arduino 雙板子共同執行和合作的專案
• Raspberry Pi 的藍芽4.0 BLE F-60 Uart 程式開發
• Raspberry Pi 上連接Arduino Shield連接版
• 讓Raspberry Pi藉由Arduino Shield連接版 ，開發GPS、馬達控制、Lego 板子等Arduino shield 的硬體功能。

使用教學、程式範例、原始程式

功能展示程式請看　這裡
原始程式購買後，可在此下載　這裡

購買

可以在線上商城購買　這裡

特色：

• 可以iOS　系統，iPhone, iPad 連接
• 可以Android 4.3 連接
• 可以用在 Arduino 上
• 可以用在Raspberry  Pi 和Raspberry  Pi 2上
• 藍牙協議：Bluetooth Specification V4.1 BLE,收發沒有字節限制
• 工作頻率：2.4GHz ISM band
• 調製方式：GFSK(Gaussian Frequency Shift Keying)
• 靈敏度： ≤-84dBm at 0.1% BER
• 傳輸速率：Asynchronous: 6 kbps Synchronous: 6 kbps
• 安全特性：Authentication and encryption
• 支持服務：Central & Peripheral UUID FFE0,FFE1
• 功耗：自動休眠模式下，待機電流400uA~1.5mA,傳輸時8.5mA。
• 供電電源：+3.3VDC 50mA
• 外觀尺寸： 26.9mm x 13mm x 2.2 mm
• 藍牙認證：ROHS REACH BQB

 ARBle Shield UART 硬體模組  範例程式和原始程式碼：

購買後請向服務人員索取以下的ios Source Code

• iOS 範例程式，顯示所有的iBeacon所在的遠近，相關介紹看此
• iOS 範例程式，提供賣場商品資訊功能，並能即時下單 ，相關介紹看此

功能介紹：

• Ultra low power consumption
• 6.3mA – TX at -4dBm (3V using on-chip DC-DC)
• 8.0mA – TX at 0dBm (3V using on-chip DC-DC)
• 11.8mA – TX at +4dBm (3V using on-chip DC-DC)
• 9.7mA – RX (3V using on-chip DC-DC)
• 13mA – RX at 1Mbps (No DC-DC)
• 10.5mA – TX at 0dBm (No DC-DC)
• 0.6µA – SYSTEM-OFF, no RAM retention
• 1.2µA – SYSTEM-OFF, 8KB RAM retention
• 2.6µA – SYSTEM-ON, All peripherals in idle mode

2.4GHz Multi-protocol Radio

• +4dBm to -20dBm output power in 4dBm steps
• -30dBm output power in whisper mode
• -96dBm RX sensitivity at 250kbs
• -90dBm RX sensitivity at 1Mbps
• -85dBm RX sensitivity at 2Mbps
• 2 Mbps, 1 Mbps and 250kbs supported data rates
• Excellent co-existence performance

CPU處理器

• 32-bit ARM® Cortex™ M0 32-bit CPU
• 2.4GHz Multi-protocol CPU

記憶體：

• 256/128KB embedded flash
• 32KB/16KB RAM

System Peripherals：

• 3 x 16/24-bit timers with counter mode
• 16 channel CPU independent Programmable Peripheral Interconnect (PPI)
• Encryption -128-bit AES ECB/CCM/AAR co-processor
• RNG
• RTC
• Temperature sensor

ARBle Shield UART 和ARBle Shield IPV6硬體模組的差異：

• ARBle Shield Uart 和ARBle Shield IPV6的硬體是一樣的，只是韌體的差異
• ARBle Shield Uart 是針對Rx/Tx UART資料傳遞的模組。
• ARBle Shield IPv6 是針對IPv6 的功能所設計的模組，可以透過網頁控制（範例程式僅提供Raspberry Pi 和Raspberry Pi 2）。

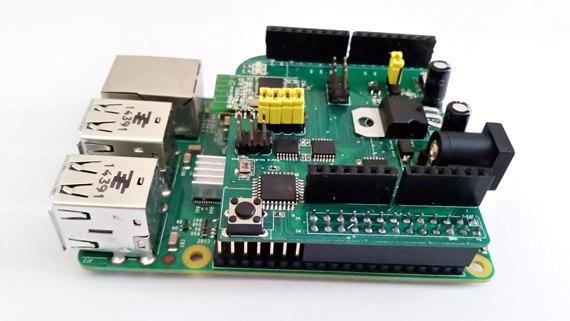

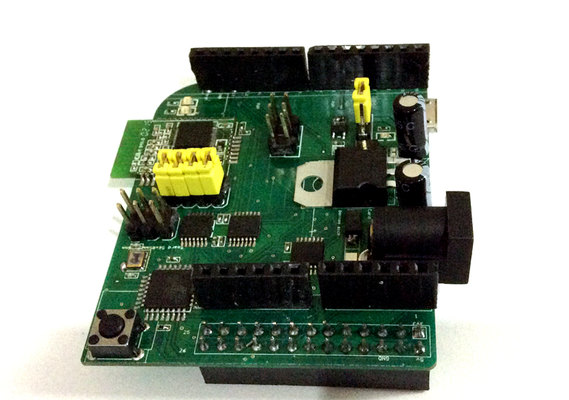

ARBle Shield UART 硬體模組 藍芽4.2 產品外觀

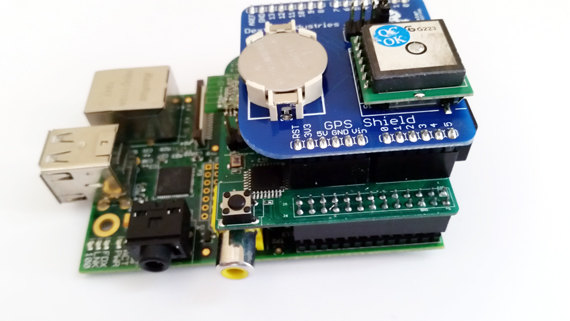

可以用在Raspberry  Pi 2

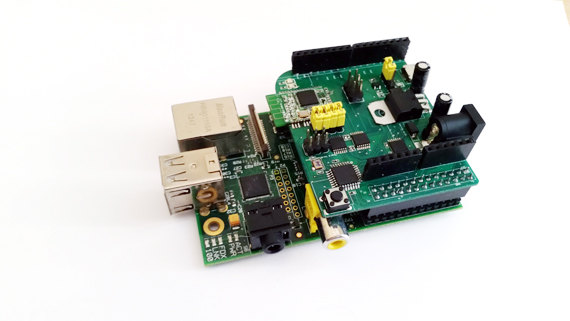

可以用在Raspberry  Pi 上

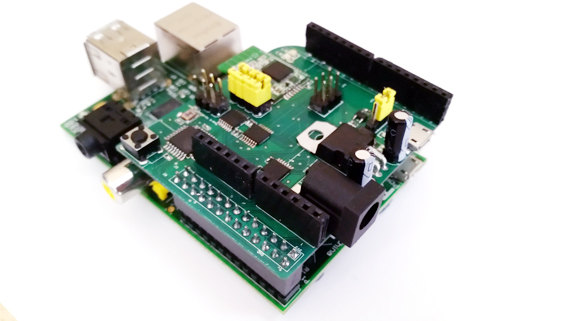

本身就是Raspberry Pi 轉Arduino Shield 轉版
