04 RPi Compute Module電腦模組

樹莓派已經成為一個新勢力,並有成千上萬的專業的產品都正在使用。但是還是有些地方並不是那麼符合工業產品可能專業產品市場。為了解決這些問題,樹莓派基金會在2014年 4月,已經發布了一個新的模組Raspberry Pi Compute Module 藍莓派電腦模組。 現在已經可以在市面上買得到了。

新的版本外觀看起來像是一個記憶體模組形狀的大小,提供了完整的樹莓派的功能,並且它的大小只有原來的藍莓派的四分之一。很多都不說為何要重新設計?主要目的是 SODIMM 是一種廉價也可以抽換的設計,並且都透過模塊的設計,可以把 的介面獨立出來,並且可以針對不同的情況,加以使用不同的模塊。

藍莓派Computer Module 電腦模組主版功能如下:

  • SODIMM 記憶體插槽的設計,長為 6.5cm 寬為 3cm的藍莓派板子,使用是 BCM2835 晶片,內涵 512MB RAM
  • 在板子上還有 4GB eMMC Flash memory快閃式記憶體,用來儲存開機時的作業系統。
  • 並且提供的200個接腳,用來連接 BCM2835 的所有功能。
  • 使用的是家庭應用的FCC的B類認證。

5

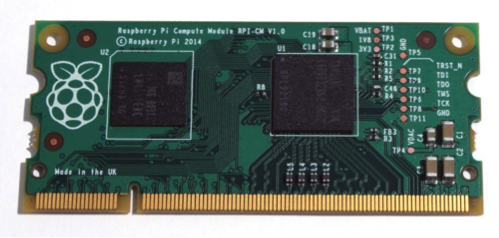

圖 5 SODIMM 造型的藍莓派Computer Module 電腦模組。
藍莓派IO Board 輸入輸出板子功能如下:

  • 2 個60 個接腳,一個有60個接腳,可以程式化控制的接腳由GPIO1到 GPIO45。
  • 2 個micro USB type B
  • 1 個USB type A
  • 2 個 CSI 接口給攝影機
  • 2 個 DSI接口給顯示面板
  • 1 個 HDMI 接口
  • 1 個 Micro USB 的電源接頭

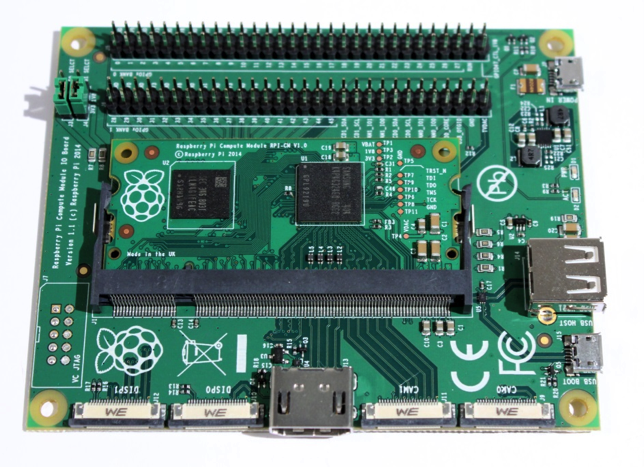

6

#圖6 藍莓派IO Board 輸入輸出板子。
兩者連接起來後,它的照行如下圖所示。

7

圖7 Raspberry Pi Compute Module藍莓派電腦模組外觀。
