01  什麼是Raspberry Pi?

01 什麼是Raspberry Pi?

Raspberry Pi是源自一個開放源程式碼的硬體專案平台,該平台包括一塊具備簡單I/O功能的電路板以及一大堆的Linux 軟體。Raspberry Pi可以用來開發交互產 品,比如它可以讀取大量的開關和感測器信號,並且可以控制電燈、電機和其他各 式各樣的物理設備;Raspberry Pi也可以開發出與PC一樣的周邊裝置,也可以運行在Linux PC 上的軟體進行通信。Raspberry Pi的硬體電路板可以自行焊接組裝,也可以購買已經組裝 好的模組,而程式開發環境的軟體則可以從網上免費下載與使用。 重點是它的價格非常的便宜,已今天的市價約要1200 元台幣就可以買到。

Raspberry Pi是目前今天表現最讓人驚豔的電腦。雖然大部分我們使用的計算設備(包括手機,平板電腦和遊戲機)都是一體成形,並且都難以在上面開發與設計相關的應用軟體與硬體,而Raspberry Pi的是完全相反的。你看到它設計精的綠色電路板的那一刻起,它邀請你一同進入它的萬用的電腦世界。

它配備了你需要的工具,也可以製作自己的軟件和程式,並且可以連接到它自己的電子硬體,設計周邊硬體。

1-1-1

1-1-1 Raspberry Pi 的外型

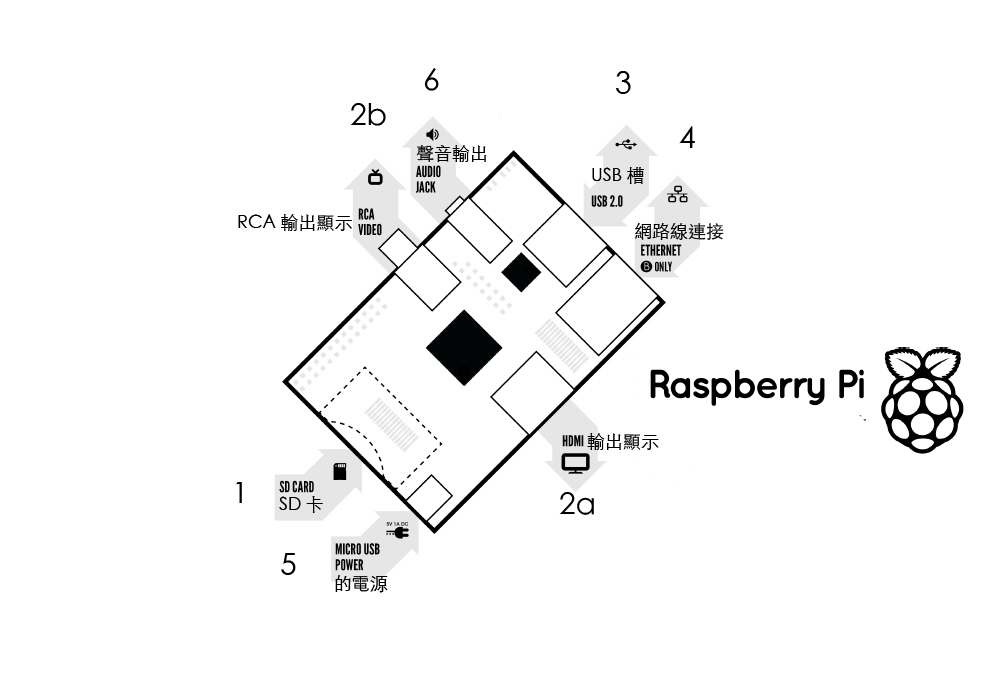

這個Raspberry 功能非常的強大,他分成幾大功能,如下圖所示:

  1. SD
    Raspberry會把SD卡當成內建的硬碟使用,詳細如何準備SD卡,我們會再下一個章節會提到,一般來說最少需要有4GB 的容量,建議用比較穩定的牌子,這樣可以確保讀取資料正常。

  2. 2a): HDMI輸出顯示

    2b): RCA 輸出顯示

  3. USB 的輸入連結
    如滑鼠與鍵盤。

  4. 網路線連接

  5. 透過Micro USB 的電源
    最少電源需要最少有700mA 5V 的電力。

  6. Audio Jack 聲音輸出

1-1-2

1-1-2 Raspberry Pi 的功能

由下圖來看,由左到右是 HDMI 連接線、HDMIDVI 線、RCA 影像接線。

1-1-3

1-1-3 接線的線材外型

您可以透過以下的表格,瞭解Raspberry Pi 這個硬體規格,當然,目前市面上也有很多加強版本和變形的版本,可以您實際需求來挑選,而這本書的內容是以官方的Raspberry Pi rev 2 Model B 為主。

名稱 敘述
開發者 Raspberry Pi Foundation
樣式 單一板子的電腦
上市時間 2012229
Introductory price 美金$ 25 (model A) 和 美金 $ 35(model B)
作業系統 Linux (Raspbian, Debian GNU/Linux, Fedora, and Arch Linux ARM)[2] RISC OS, FreeBSD, NetBSD, Plan 9
使用電力 2.5 W (model A), 3.5 W (model B)
CPU 處理器 ARM1176JZF-S (armv6k) 700 MHz
儲存空間 SD 或者 SDHC
Memory 256 MByte (Model A)

512 MByte (Model B rev 2)

256 MByte (Model B rev 1)繪圖卡Broadcom VideoCore IV官方網站www.raspberrypi.org

Raspberry Pi 的硬體。

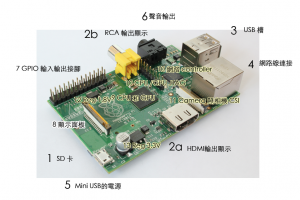

以下的圖片的是在介紹,Raspberry Pi 的硬體 上面有一些硬體,每一個硬體都尤其獨特的功能和應用。

1-1-4

1-1-4 硬體介紹

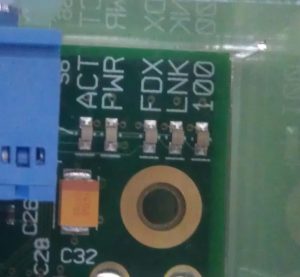

其實這個Raspberry Pi 的硬體 板子上面,在右上角有幾個LED燈,它的功能分別是:

  • ACT: SD插入進去的時候他就會亮。

  • PWR: 3.3V電源打開時他就會亮。

  • FDX: 當網路adpter 是全工 的時候(Full Duplex Connection)他就會亮。

  • LNK: 網路連結上的時候。

  • 100: 如果網路速度是 100Mbps時。

1-1-5

1-1-5 硬體LED 燈的介紹
