【iFrogLab】 ARBle Shield UART 硬體模組 藍芽4.2

介紹

  • 台灣製 iFrog Lab ARBle Shield 硬體模組A 藍芽4.2 (UART)
  • BLE-Nordic nRF51822 藍牙 4.2 模組(Single Mode)
  • 支援 UART  藍芽資料傳輸
  • 整合 Ardino Uno 功能,可直接運行Arduino IDE 及程式
  • 整合 Raspberry Pi  I/O 週邊,可讓Adruino 和 Raspberry Pi 直接連線控制
  • 超低功耗,整合Arduino Shield可支援及外接近百種的仿間 Sensor Board for Arduino
  • 支持 Apple iOS/ Android/Raspberry Pi
  • 首先推出Rx/Tx  Uart資料傳輸。
  • 使用靈活,彈性大,可以快速貼近物聯網應用,並透過UART 格式來傳遞BLE 資料,符合Bluetooth SIG 所規範的4.0 和 4.2規格
  • 實現智慧家庭、工業和企業自動化應用,以及物流、存取控制和雲端服務相關的大型分佈式雲端連接異構網路部署,使用藍牙無線技術的做法,在服務和「物品」之間實現直接通訊。

多功能

  • 本身就是Raspberry Pi 轉Arduino Shield 轉版
  • 本身就是Arduino Uno 版
  • 本身就是藍芽4.0 BLE F-60Uart 版

可以用在

  • Arduino 程式開發
  • Arduino 的藍芽4.0 BLE F-60 Uart 程式開發
  • Raspberry Pi 和 Arduino 雙板子共同執行和合作的專案
  • Raspberry Pi 的藍芽4.0 BLE F-60 Uart 程式開發
  • Raspberry Pi 上連接Arduino Shield連接版
  • 讓Raspberry Pi藉由Arduino Shield連接版 ,開發GPS、馬達控制、Lego 板子等Arduino shield 的硬體功能。

使用教學、程式範例、原始程式

功能展示程式請看 這裡
原始程式購買後,可在此下載 這裡

購買

可以在線上商城購買 這裡

特色:

  • 可以iOS 系統,iPhone, iPad 連接
  • 可以Android 4.3 連接
  • 可以用在 Arduino 上
  • 可以用在Raspberry  Pi 和Raspberry  Pi 2上
  • 藍牙協議:Bluetooth Specification V4.1 BLE,收發沒有字節限制
  • 工作頻率:2.4GHz ISM band
  • 調製方式:GFSK(Gaussian Frequency Shift Keying)
  • 靈敏度: ≤-84dBm at 0.1% BER
  • 傳輸速率:Asynchronous: 6 kbps Synchronous: 6 kbps
  • 安全特性:Authentication and encryption
  • 支持服務:Central & Peripheral UUID FFE0,FFE1
  • 功耗:自動休眠模式下,待機電流400uA~1.5mA,傳輸時8.5mA。
  • 供電電源:+3.3VDC 50mA
  • 外觀尺寸: 26.9mm x 13mm x 2.2 mm
  • 藍牙認證:ROHS REACH BQB

 ARBle Shield UART 硬體模組  範例程式和原始程式碼:

購買後請向服務人員索取以下的ios Source Code

    • iOS 範例程式,顯示所有的iBeacon所在的遠近,相關介紹看此
    • iOS 範例程式,提供賣場商品資訊功能,並能即時下單 ,相關介紹看此

功能介紹:

  • Ultra low power consumption
  • 6.3mA - TX at -4dBm (3V using on-chip DC-DC)
  • 8.0mA - TX at 0dBm (3V using on-chip DC-DC)
  • 11.8mA – TX at +4dBm (3V using on-chip DC-DC)
  • 9.7mA – RX (3V using on-chip DC-DC)
  • 13mA – RX at 1Mbps (No DC-DC)
  • 10.5mA – TX at 0dBm (No DC-DC)
  • 0.6µA – SYSTEM-OFF, no RAM retention
  • 1.2µA - SYSTEM-OFF, 8KB RAM retention
  • 2.6µA - SYSTEM-ON, All peripherals in idle mode

2.4GHz Multi-protocol Radio

  • +4dBm to -20dBm output power in 4dBm steps
  • -30dBm output power in whisper mode
  • -96dBm RX sensitivity at 250kbs
  • -90dBm RX sensitivity at 1Mbps
  • -85dBm RX sensitivity at 2Mbps
  • 2 Mbps, 1 Mbps and 250kbs supported data rates
  • Excellent co-existence performance

CPU處理器

  • 32-bit ARM® Cortex™ M0 32-bit CPU
  • 2.4GHz Multi-protocol CPU

記憶體:

  • 256/128KB embedded flash
  • 32KB/16KB RAM

System Peripherals:

  • 3 x 16/24-bit timers with counter mode
  • 16 channel CPU independent Programmable Peripheral Interconnect (PPI)
  • Encryption -128-bit AES ECB/CCM/AAR co-processor
  • RNG
  • RTC
  • Temperature sensor

ARBle Shield UART 和ARBle Shield IPV6硬體模組的差異:



10-21

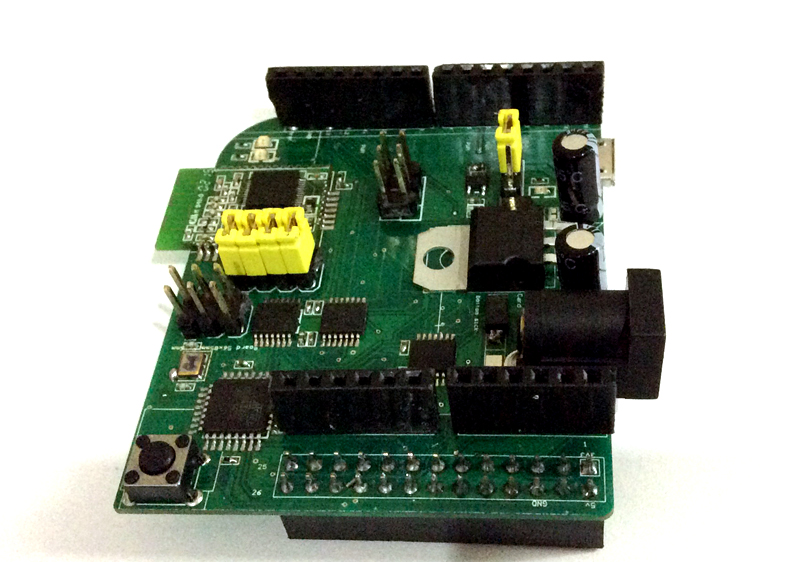

ARBle Shield UART 硬體模組 藍芽4.2 產品外觀

2015-08-12 12.53.06

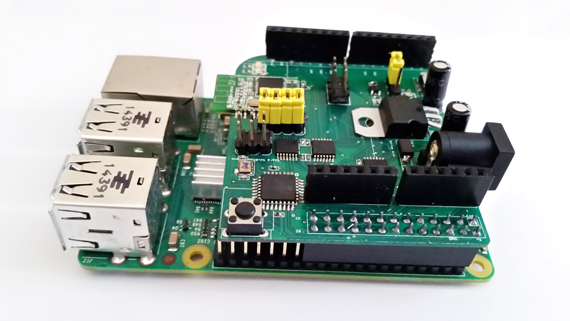

可以用在Raspberry  Pi 2

2015-08-12 12.50.32

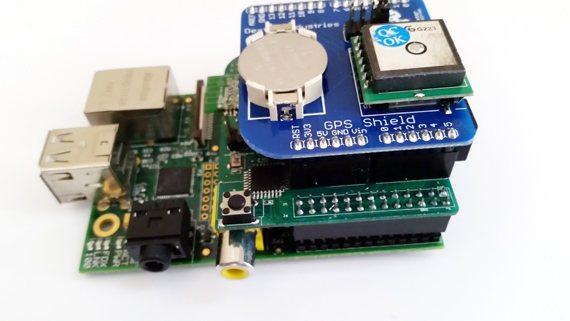

可以用在Raspberry  Pi 上

2015-08-12 12.51.20

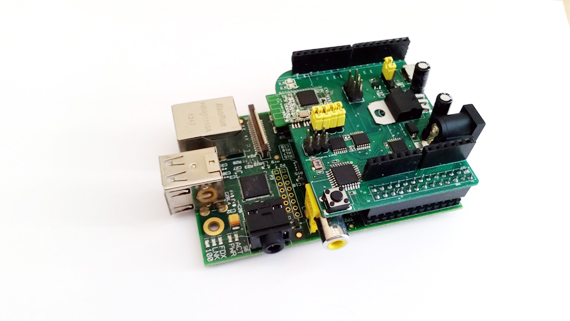

本身就是Raspberry Pi 轉Arduino Shield 轉版
